Nauwkeurig en snel terrein en openbare ruimte inmeten met de 3D-laserscanner

Voor terreinmetingen en het nauwkeurig vastleggen van de bestaande toestand van de openbare ruimte biedt de 3D-laserscanner een ongeëvenaarde uitkomst. Of het nu gaat om parken, pleinen, wegen, bruggen of infrastructuur: met deze technologie brengen we de volledige omgeving tot op de millimeter nauwkeurig in kaart. Dat is onmisbaar bij herinrichtingen, onderhoudsplannen, vergunningsaanvragen en ontwerpwerkzaamheden.

Voorheen: onnauwkeurige tekeningen en tijdrovende handmetingen
In het verleden maakten we bij het voorbereiden van buitenprojecten vaak gebruik van oude kaarten of digitale terreinmodellen. Die bleken regelmatig onvolledig of verouderd. De enige optie was het handmatig inmeten op locatie, een proces dat veel tijd kostte en foutgevoelig was. Dankzij de 3D-laserscanner is dit verleden tijd.

Met de 3D-laserscanner: snel, betrouwbaar en gedetailleerd

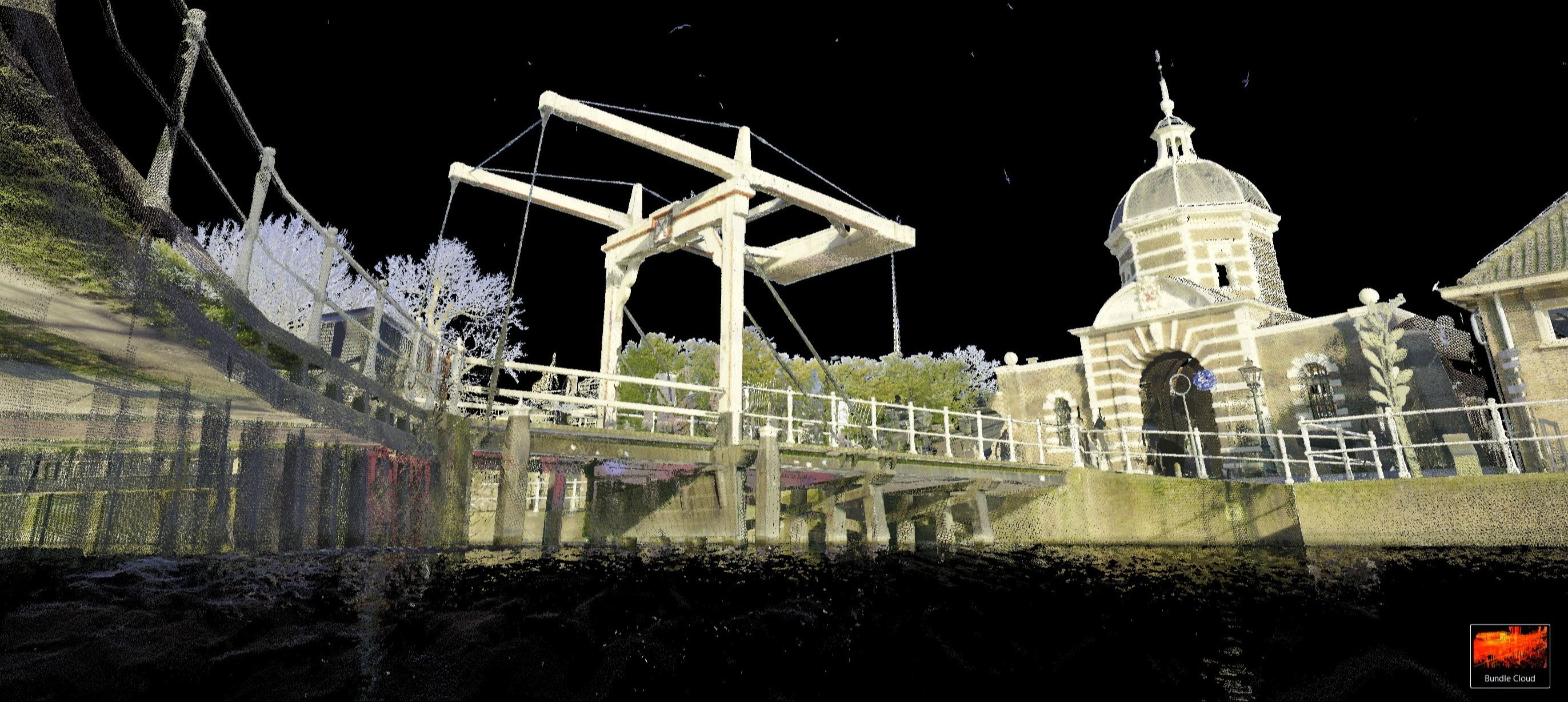

Met één scanbeweging verzamelen we miljoenen datapunten die een nauwkeurige puntenwolk vormen van de omgeving. In combinatie met foto's ontstaat een volledig en visueel rijk 3D-beeld van de openbare ruimte. Straatmeubilair, beplanting, hellingen, verlichting – alles wordt exact vastgelegd. De data zijn eenvoudig te delen via Webshare, waardoor meerdere stakeholders zoals gemeenten, ontwerpers of aannemers altijd over dezelfde gegevens beschikken.

Voordelen voor projecten in de openbare ruimte:

• Snelle, nauwkeurige en complete registratie van terrein en infrastructuur
• Optimale voorbereiding voor herinrichting of onderhoud
• Betrouwbare basis voor ontwerptekeningen en visualisaties
• Nauwkeurige volumebepalingen en oppervlaktemetingen
• Directe beschikbaarheid van meetgegevens in BIM of CAD
• Webshare: toegang tot scans voor alle betrokken partijen
• Vloervlakheidsmetingen van bestrating of verharding
• Objectieve documentatie als bewijs voor projectstatus of oplevering
• Toepassingen in de buitenruimte:
• Scans in kleur of zwart-wit
• Orthofoto’s van terreinen
• RD-coördinaten en situatietekeningen
• Digitale terreinmodellen (DTM’s)
• BIM-onderleggers voor civieltechnische projecten
• Volumeberekening van ophogingen, grondverzet of waterpartijen

“De 3D-laserscanner is dé oplossing om de openbare ruimte efficiënt en tot in detail in beeld te brengen.”

Hoe werkt het?
In een kort filmpje laten we zien hoe het 3D-scannen van een buitenruimte in zijn werk gaat. Van het moment van scannen tot het genereren van orthofoto’s, terreinmodellen of digitale kaarten: je krijgt inzicht in het volledige proces én het eindresultaat.

HARDWARE

• RTC360 3D-laserscanner

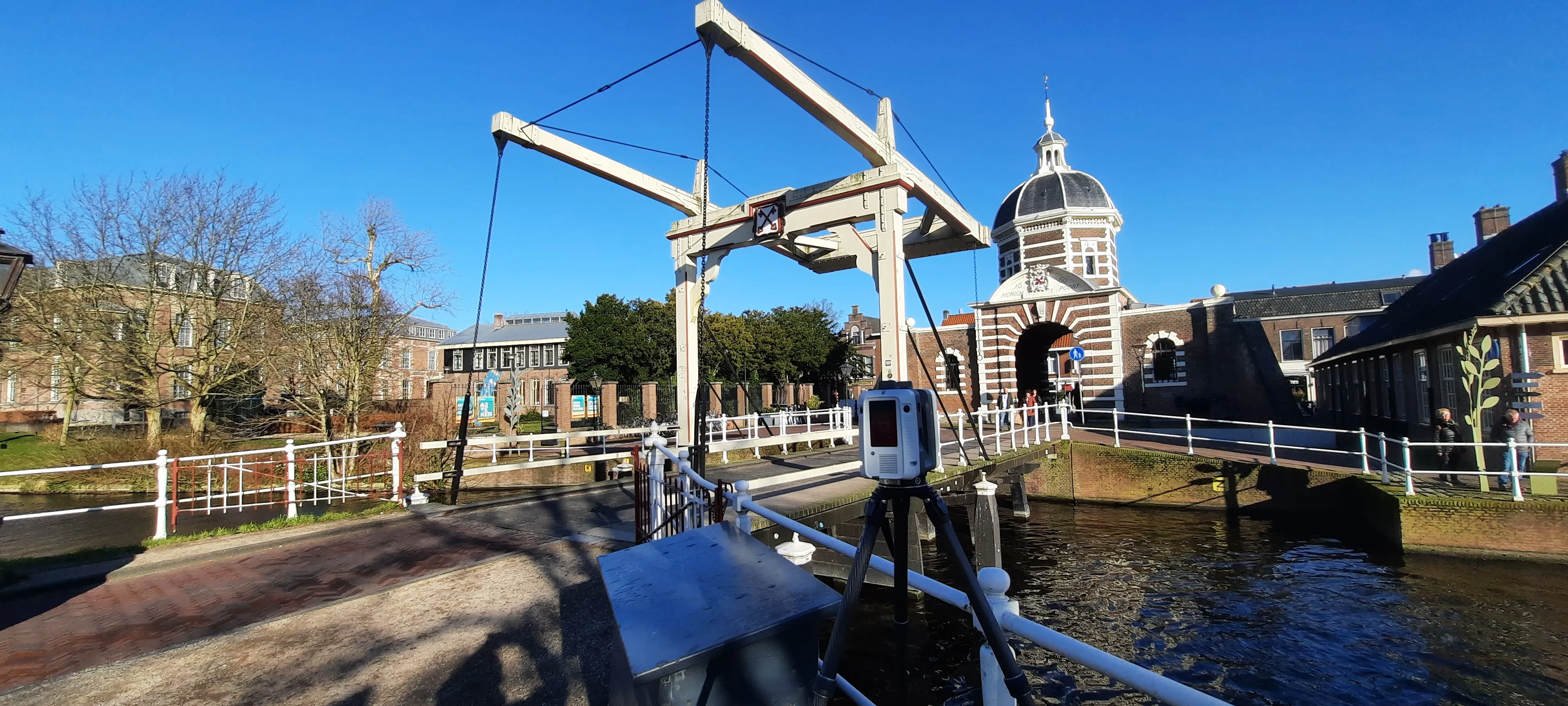

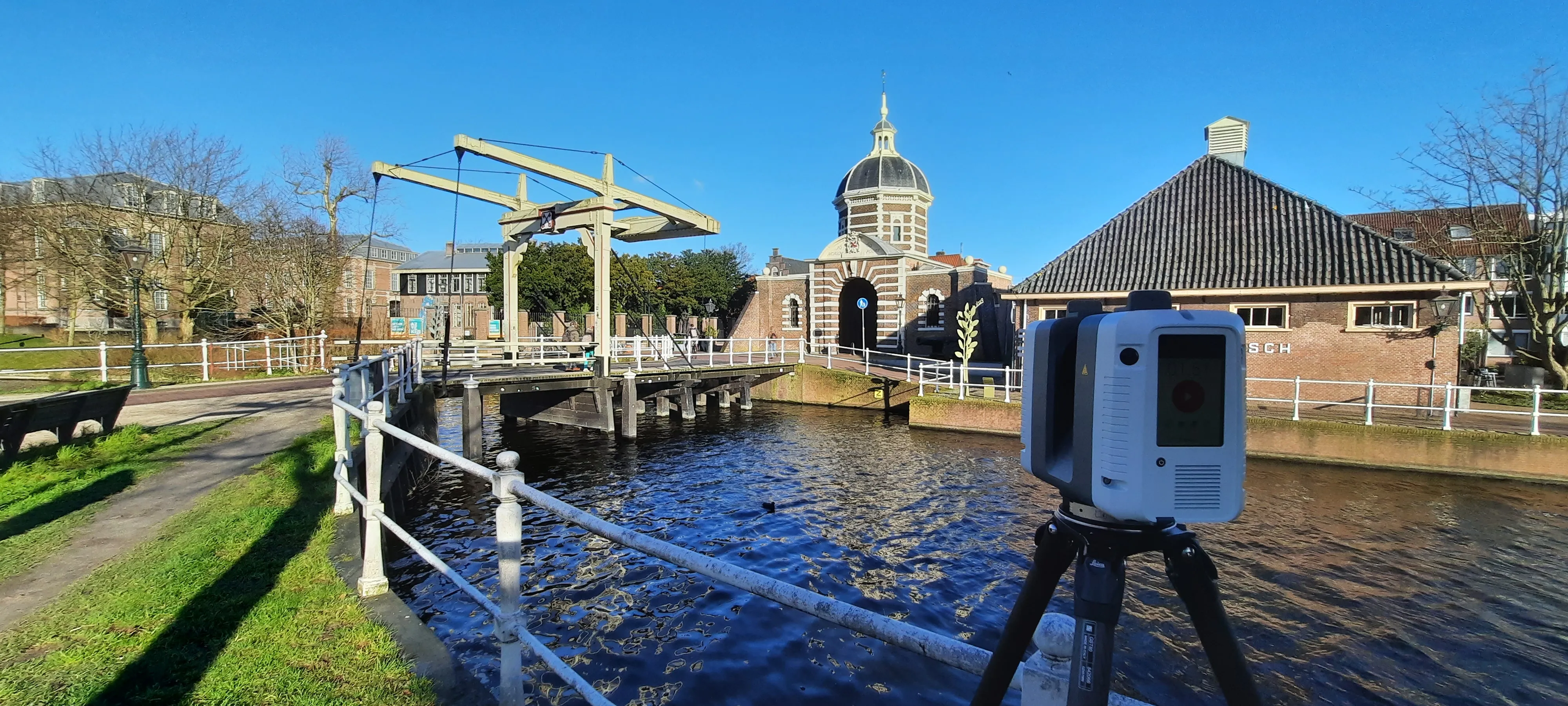

  Onze scanapparatuur hebben wij uitgebreid met een tweede RTC360 3D-laserscanner. De RTC360 3D-laserscanner is een scanner waarmee wij op alle vlakken snel en efficiënt vastgoed en/of infra vastleggen.

• GPS antenne
  Om ervoor te zorgen dat wij het gescande vastgoed en/of de gescande infra op de juiste positie op de Nederlandse kaart kunnen plaatsen, zijn wij nu ook voorzien van een GPS antenne. Onze opdrachtgevers kunnen nu dus ook ervoor kiezen om hun vastgoed en/ of gescande infra op de juiste RD-coördinaten te positioneren.

SOFTWARE

• Cyclone Enterpise
  Alle betrokkenen van een project hebben toegang tot de 360 graden foto’s en puntenwolken, zonder daarvoor extra software te installeren. Op iedere pc, tablet of telefoon kunnen de puntenwolken en de 360 graden foto’s worden bekeken. Dit is een grote stap in de gebruiksvriendelijkheid en de toegankelijkheid van de scandata.

• Cyclone 3DR
  Cyclone 3DR is software waarmee we een mesh kunnen maken. Een mesh is het vergelijken van puntenwolken
  onderling of met een BIM-model en het bepalen van hoeveelheden van gescande onderdelen. Voor onze
  opdrachtgevers kunnen wij nu ook vergelijkingen maken tussen een BIM-model en een puntenwolk, maar ook tussen een puntenwolk van jaren geleden met een puntenwolk van nu. De verschillen kunnen we op deze manier eenvoudig inzichtelijk te maken. Dit is ideaal om ervoor te zorgen dat een model overeenkomt met de werkelijkheid.

• Cloudworkx
  Cloudworkx is software die wij voornamelijk voor onze Revit BIM-modelleurs hebben aangeschaft. Dit is software dat binnen Revit is geïntegreerd (plugin). Hiermee kunnen de modelleurs efficiënter met grote puntenwolken werken. Dus minder wachten en sneller en efficiënter werken.

Wil je ontdekken wat dit concreet betekent voor jouw project? We helpen je graag verder. Of laat je inspireren door onze recente cases.
